感应式磁场传感器

一、服务领域

应用于矿产、油气资源勘探（可控源音频大地电磁测深AMT/CSAMT方法）；构造、油气资源勘探（大地电磁测深MT方法）；水文与工程调查、矿床勘查（瞬变电磁测深TEM方法）。

二、功能特点

物化探所研制的磁传感器经过国防科技工业弱磁一级计量站校准，其中某些指标优于国外某知名公司的磁传感器。工作温度：-40～70℃，防水防尘等级IP68，其显著优点是：防水性能好，返修率低。可以完全替代国外知名的感应式磁场传感器，同时可直接配接国产的地球物理电磁法仪器。

三、主要技术指标/能力

1．IGGE-30磁场传感器

频率范围：0.1Hz~10kHz

灵敏度：200mV/nT  (平坦部分可定制)

噪声水平：3fT/√Hz  @1kHz

长  度：800mm   直径：60mm   重量：3.2kg

供电电压：±11V~15V

功耗：100mW

2．IGGE-80磁场传感器

频率范围：0.0001Hz~1kHz

灵敏度：620mV/nT  (平坦部分可定制)

噪声水平：40fT/√Hz  @10Hz

长  度：900mm   直径：60mm   重量：5.5kg

供电电压：±6V~15V

功耗：100mW

3．IGGE-50甚低频磁场传感器

频率范围：0.00002Hz～1kHz

灵敏度：500mV/nT  (平坦部分可定制)

噪声水平：100fT/√Hz  @1Hz       25fT/√Hz  @10Hz

长  度：1355mm  直径：60mm  重量：7kg

供电电压：±6V~15V

功耗：100mW

4．IGGE-90宽频传感器(AMT/BMT)

频率范围：0.0001Hz～10kHz

灵敏度：  100mV/nT  (平坦部分可定制)

噪声水平：120fT/√Hz  @1Hz       40fT/√Hz  @10Hz       7fT/√Hz  @1kHz

长  度：1405mm   直径：60mm  重  量：7.5kg

供电电压：±6V~15V

功耗：100mW

5．IGGE-60低频磁场传感器

频率范围：0.00004Hz～1kHz

灵敏度：  500mV/nT  (平坦部分可定制)

噪声水平：100fT/√Hz  @1Hz

     25fT/√Hz  @10Hz

长  度：1165mm  直径：60mm  重量：6.6kg

供电电压：±6V~15V

功耗：100mW

6．IGGE-40磁场传感器

频率范围：0.01Hz～10kHz

灵敏度：  100mV/nT  (平坦部分可定制)

噪声水平：0.5pT/√Hz  @1Hz   5fT/√Hz  @1kHz

长  度：900mm  直径：60mm 重量：3.5kg

供电电压：±6V~15V

功耗：100mW

7．IGGE-33三分量感应式磁传感器

频带宽度：10kHz

有效面积：3000m²

尺寸：500x450x23mm

重  量：11kg

8．IGGE-20B磁场传感器

频带宽度：30kHz

有效面积：3000m²

长  度： 300mm   直  径：260mm

重  量： 3.0kg

供电电压：±9V

功耗：100mW

四、相关图片



IGGE-30

IGGE-80



IGGE-50



IGGE-90





IGGE-60

IGGE-40



IGGE-33

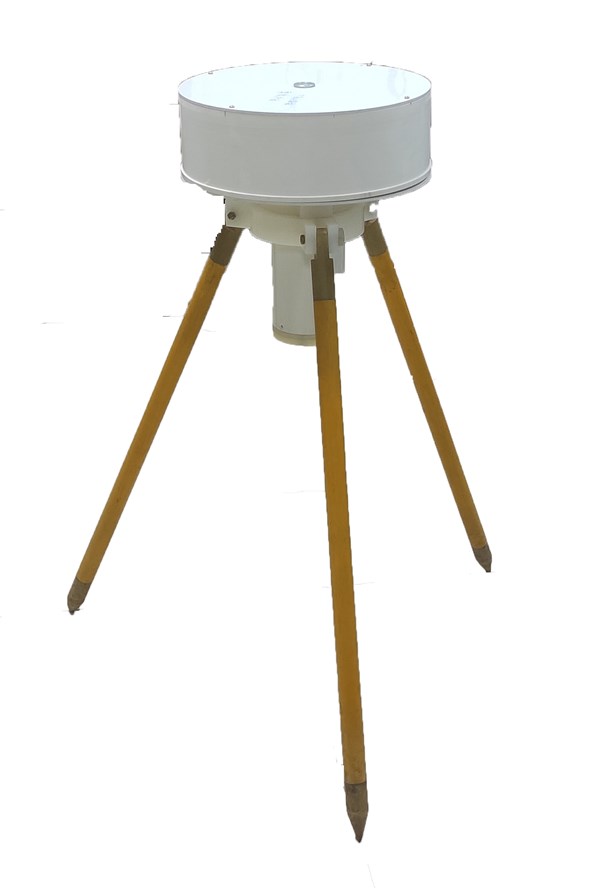

IGGE-20B
