大功率多道井中激发极化观测系统

一、设备简介

在国家863课题的支持下我所研发了BMIP-1井中激电道接收机，集成20kW大功率发射机、整流源与井中电极串，形成大功率井中激发极化观测系统。系统可完成井-地、地-井与井-井观测。系统采用windows操作系统，应用高频噪音抑制、多通道独立24位A/D技术，并具备全波形数据采集，自动触发，实时显示、监控的特点，可同时接收48道电位、47道电位梯度全波形数据。与传统井中激发极化设备相比，探测深度和资料信噪比得到显著增强，工作效率显著提高。

二、性能及技术指标

采样率： 1 ms、2ms、4 ms、8 ms、16ms可选；

采集通道：总通道数为48/24/12道。电位测量48通道；电位差测量47通道。

采样点数：2048、4096、8192、16384；

前放增益：每六道为一组，由软件可选。电位测量100倍（40dB），10倍（20dB），1倍（0dB）；梯度测量64倍（36dB），8倍（18dB），1倍（0dB）；

A/D转换：Σ–Δ24位A/D转换器；

噪音：全频状态下小于1μV

动态范围：优于120 dB

操作系统：WinXP

数据格式：SEG-2；电法参量保存为文本格式

电源：12V±20%蓄电池供电；

仪器使用环境温度：-10℃～+40℃；

仪器储藏温度：-20℃～60℃

三、应用领域

面向水文地质、矿产地质、工程地质、能源地质、环境地质等应用领域。

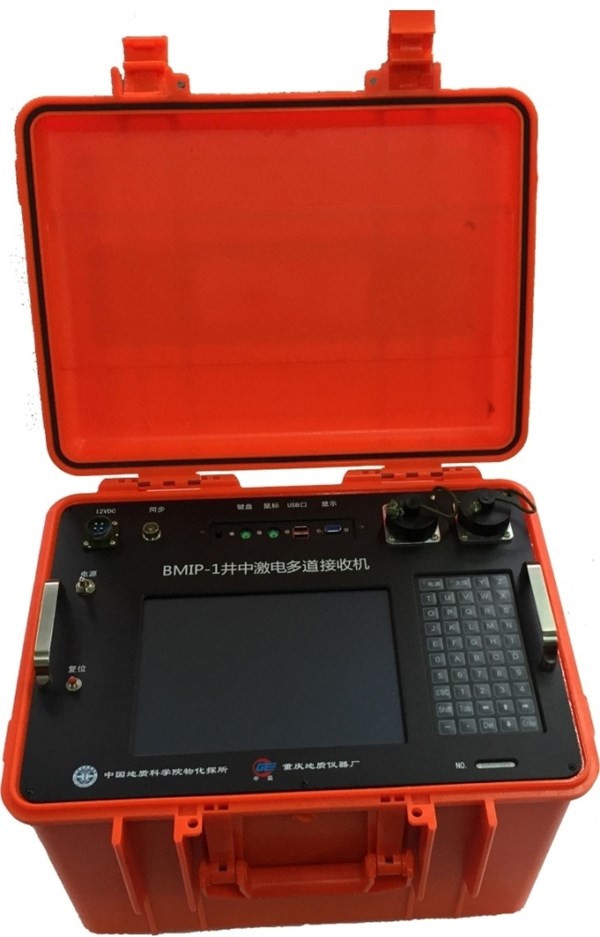

接收机

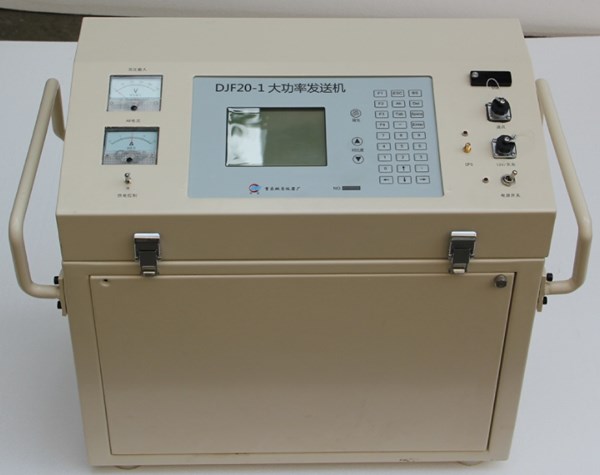

发送机
