JW-8地下电磁波法系统

一、服务领域

仪器主要用于支撑重要矿产资源勘查（如在铜铅锌多金属矿、铬铁矿）、地质灾害勘查（如岩溶塌陷、煤田采空区勘查）、城市地质调查中的地下岩溶勘查和国家重大工程建设（如城市轨道交通、地铁、桥梁隧道勘查项目）等工作。

二、功能特点

该系统集数据采集系统和数据处理系统为一体：数据采集系统包括钻孔发射机、接收机及地面采集监控器；数据处理系统包含了数据整理、数据预处理和图示、模型正演分析和层析成像解释四个模块。

三、主要技术参数

扫频范围： 0.1～35.0MHz；

扫频间隔： 0.1～9.9MHz；

发射机峰值功率： 15W；

接收机测量范围： -140～-20dB?；

钻孔发射机和接收机尺寸:?Φ=40mm、L≤1100mm；

钻孔仪密封性能：≤25MPa；

仪器工作温度： 0～85℃。

数据处理系统主要功能：

数据整理：数据传输和文件整理；

预处理与图示：数据点交互式删除，数据平滑，误差统计；显示曲线图、模型分布图等；

模型正演：无限长水平圆柱体和二度直立板状体模型的正演计算；

层析成像：包含代数重建技术、联合代数重建技术、共轭梯度法等反演方法，集成了联合剖面反演技术。

四、联系人电话及邮箱

联系人：高文利

电 话：13703268133

邮 箱：gwenli@mail.cgs.gov.cn

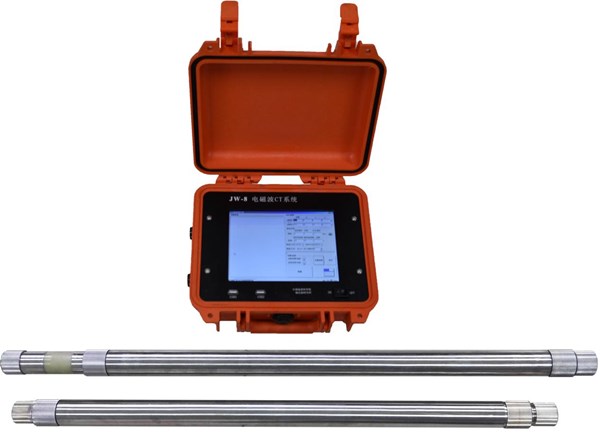

JW-8地下电磁波数据采集系统

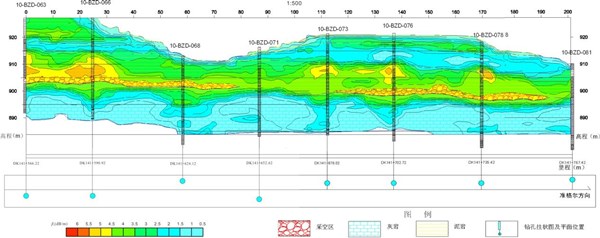

电磁波CT联合剖面解释成像图
