iFTEM固定翼时间域航空电磁测量系统

一、设备简介

该系统是具有完全自主技术实用化的固定翼时间域航空电磁勘查系统。攻克了大磁矩发射、三分量宽带低噪接收、飞机改装等关键技术，以国产Y12IV型轻型固定翼飞机为平台,通过改装和加载物化探所航空物探研究室研制的航空电磁收发系统，开展实用化研究，是国内时间域航空电磁技术上的重大突破，打破了国外技术垄断，填补了国内技术空白。

二、主要技术参数

仪器设备重量：410kg

发射基频：12.5～100Hz连续可调

发射磁矩(峰值)：67.2×104Am2

发射电流(峰值)：600A

发射面积：210 m2

发射波形：半正玄波和组合波可选

发射脉宽：2～6.9ms

接收带宽：0～27kHz

系统动态噪声：40nV/m2

接收探头：X、Y、Z正交三分量

接收面积：20000m2（等效）

采样率：50kHz

采样精度：24bit

水平/垂直收发距：101m/59m

三、应用领域

适用于金属硫化物矿床及与硫化物共生的贵金属矿床的直接或间接找矿，航空电磁电阻率填图，浅层水资源调查，国土资源调查（如圈定盐碱地、沼泽地，土壤颗粒度、成土母质调查等），环境地质调查（如圈定海侵范围，水资源污染），工程地质调查等领域。

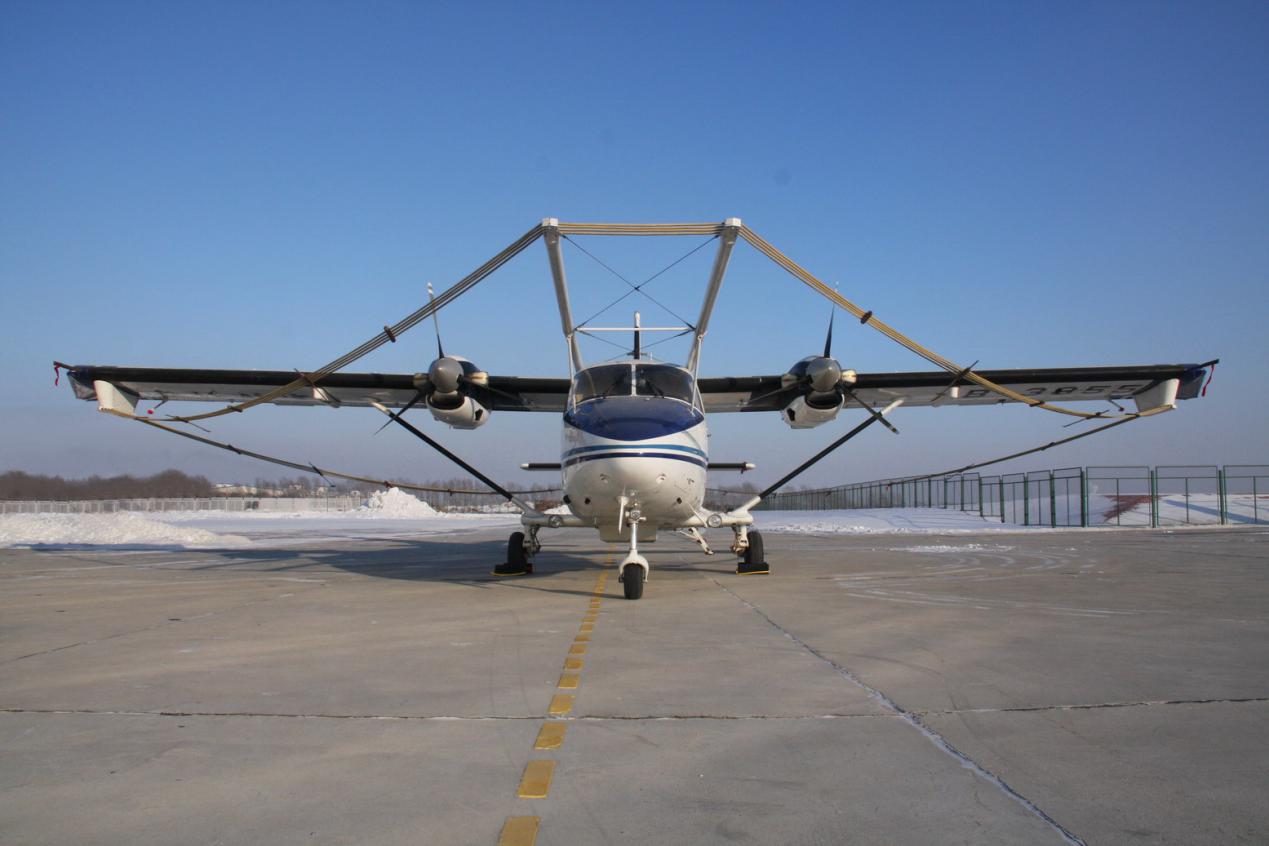

iFTEM固定翼时间域航空电磁测量系统

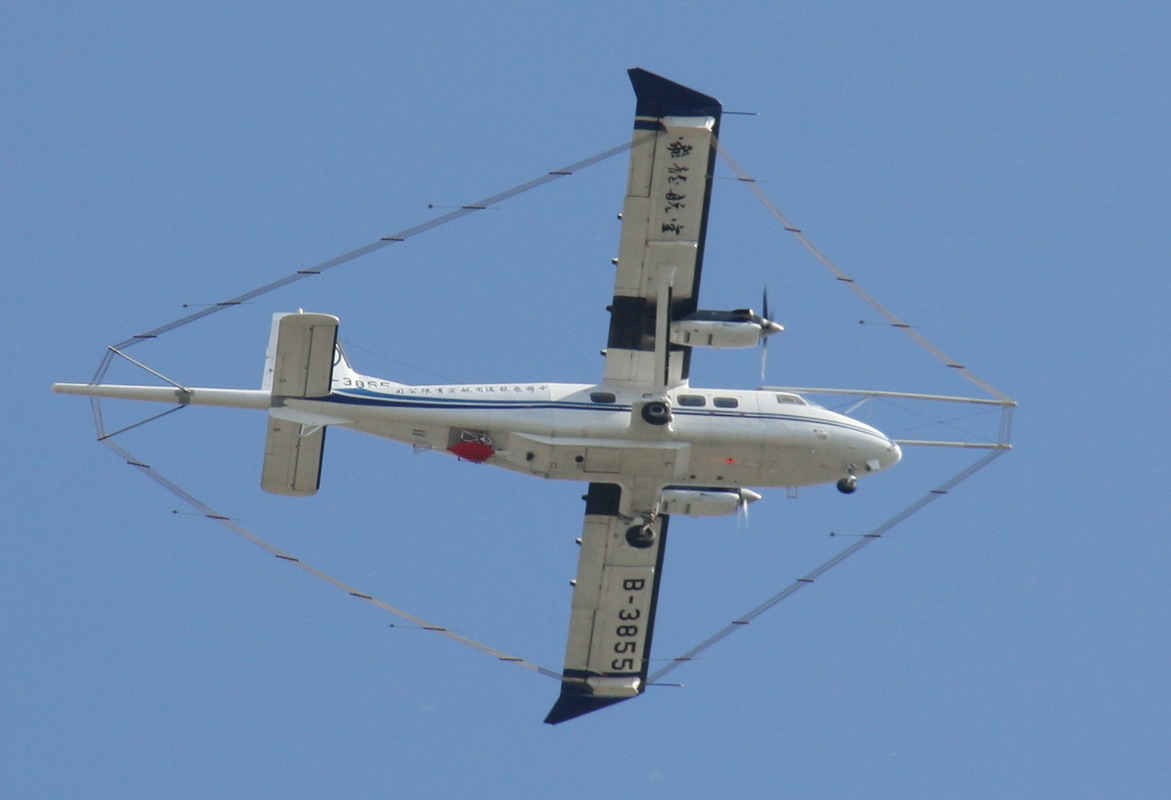

 iFTEM固定翼时间域航空电磁测量系统测试飞行
