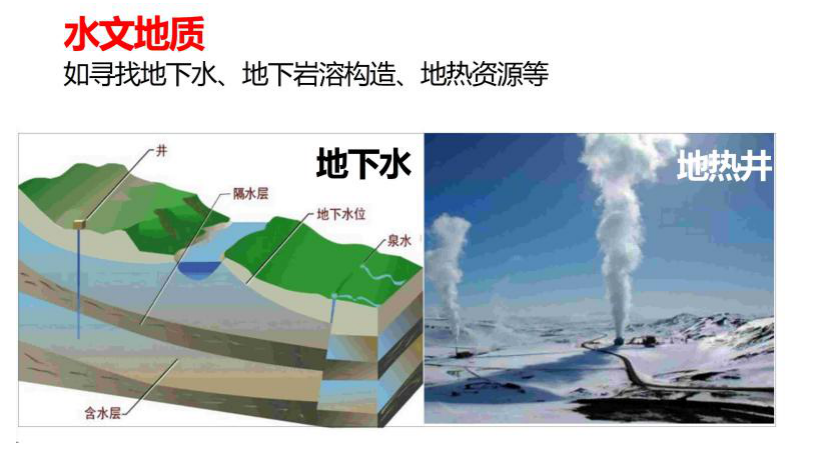

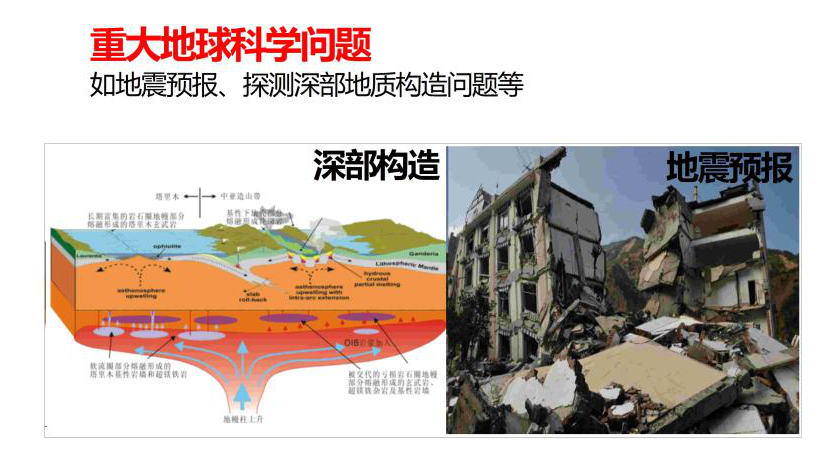

物化探所拥有的地面电磁探测技术主要包括：轻便阵列相位激电技术、大功率多功能电磁探测技术、阵列式宽频大地电磁测量技术、瞬变电磁探测技术（含大深度地-井瞬变电磁技术）等，可广泛应用于油气、煤炭、地热、黑色金属、有色金属、稀有及贵金属、化工矿产、非金属矿产等能源资源的探测，以及重大地球科学问题、水文地质、工程地质和环境污染调查。

二、技术能力

依托多项国家高科技项目和地质调查项目，物化探所通过近30年接续攻关，研发了具有完全自主知识产权的多频相位激电测量系统、大功率多功能电磁探测系统、阵列式宽频大地电磁测量系统、高温超导瞬变电磁测量系统、IGGETEM瞬变电磁测量系统和大深度地-井瞬变电磁探测系统等，涵盖了频率域和时间域电磁法所必备的仪器设备，填补了国内多项技术空白，打破了国外技术垄断，形成了轻便阵列相位激电技术、大功率多功能电磁探测技术、阵列式宽频大地电磁测量技术和系列瞬变电磁探测技术。

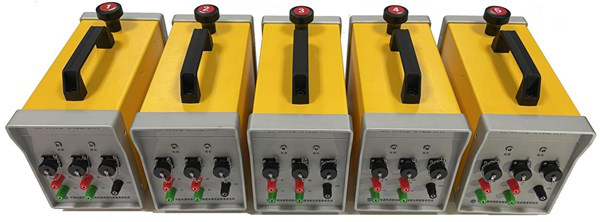

（左：发射机右：接收机）

自主研发的多频相位激电仪

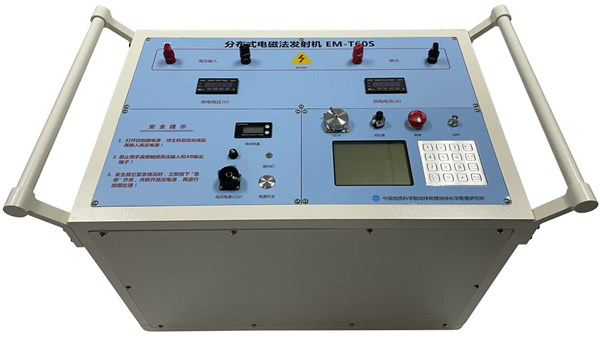

(上左：发射机上右：接收机下：感应式传感器）

自主研发的大功率多功能电磁探测系统

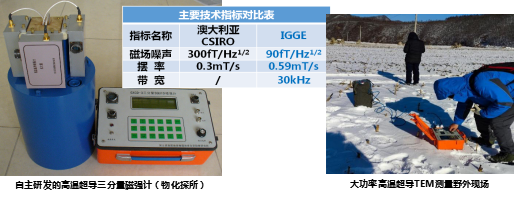

自主研发的高温超导瞬变电磁系统

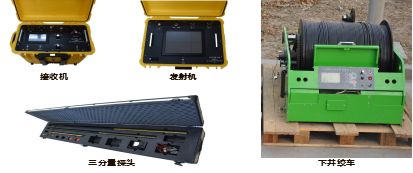

自主研发的大深度地-井瞬变电磁探测系统

三、应用实例

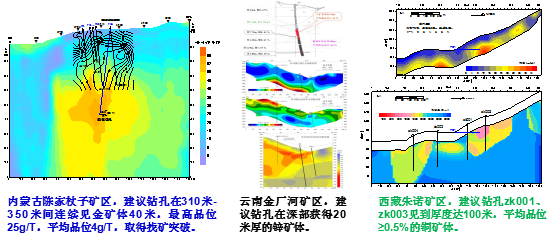

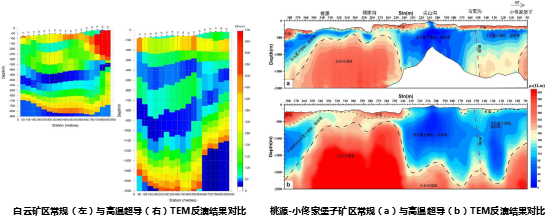

1. 频率域电磁法技术（轻便阵列相位激电技术、大功率多功能电磁探测技术）在多个金属矿区开展了应用示范，建议的钻孔经查证发现了深部矿体，效果显著。

2. 高温超导瞬变电磁探测技术在辽东白云和小佟家堡子矿区穿透了巨厚低阻屏蔽层，实现了2000 m深部探测，将瞬变电磁探测深度提高了1.5倍，精细刻画了巨厚低阻层下伏辽河群白云大理岩层的褶皱形态。

3. 地-井瞬变电磁探测技术在新疆小热泉子铜矿区找到了新矿体，为矿山企业带来了可观的经济效益。采用中心框+四方位测量方式开展了井中瞬变电磁三分量测量，并依据三分量异常特征，推断出异常体的深度、方位和距离。后经坑道验证，发现的铜矿体呈漏斗形，矿体中心距地面38 m，距钻孔17 m，最宽处18 m，厚度15 m，与井中瞬变电磁解释推断结果高度吻合。

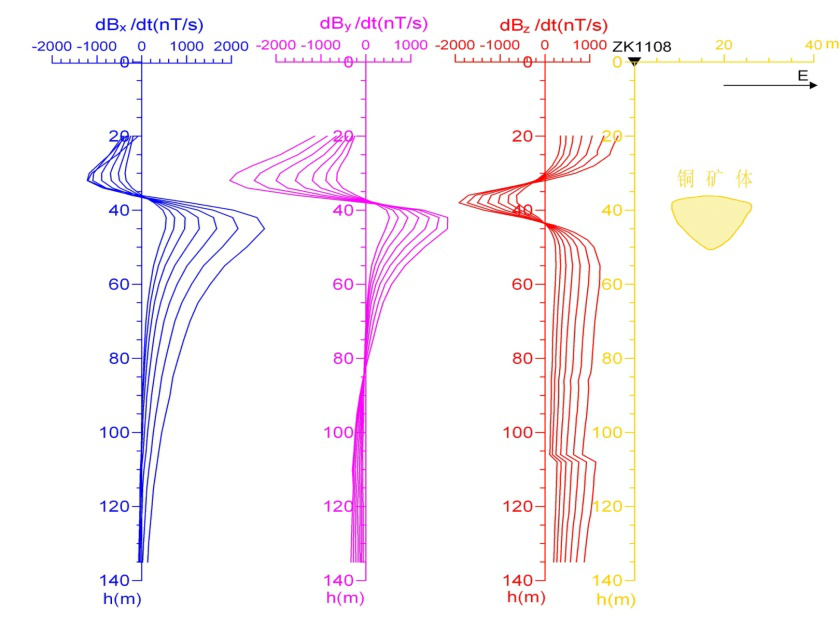

新疆小热泉子铜矿区地-井瞬变电磁三分量响应曲线及井旁矿体位置、形状示意图
