分布式多参数电磁探测系统

一、服务内容

自主研发的分布式多参数电磁探测系统，是解决复杂地质条件下大深度、高分辨探测技术难题的重要技术手段之一,可广泛应用于金属矿、地热、油气等能源资源勘查，地下空间探测，深部地质结构调查和三维地质填图等领域，服务于国家经济社会快速发展和生态文明建设。

二、技术能力

分布式多参数电磁探测系统主要由大功率电磁法发射机、分布式多功能电磁法接收机、感应式磁传感器以及数据处理解释软件组成。系统采用同步电流精细采样、大动态高分辨接收、抗干扰数据采集与处理、人机交互建模等技术，具有音频大地电磁法（AMT）、大地电磁法（MT）、可控源音频大地电磁法（CSAMT）、全区多源电磁测深法（MSEM）、可控源电磁法（CSEM）、时间域激电法（TDIP），以及频谱激电法（FDIP）等测量功能。

1、大功率电磁法发射机

实现功能： TDIP、FDIP、CSAMT、CSEM、MSEM信号发射功能；

发射频率范围：9846Hz～1/128Hz；

最高供电电压：1200V；

最大供电电流：50A；

满载运行功率：60kW；

同步方式：卫星授时+恒温晶体；

任务编码方式：综合编码自动循环发射；

工作温度：-10℃～+50℃；

工作湿度：90%，无冷凝；

功率电源：柴油发电机组。

2、多功能电磁法接收机

实现功能：AMT/MT、CSAMT、CSEM、MSEM、TDIP、FDIP测量；

观测频率范围：20000Hz～1/1000Hz；

通道数：2～5道可选；

ADC分辨率:双24位ADC；

动态范围：>120dB；

系统噪声：< 0.5Vrms（@10Hz—0.1Hz）；

同步方式：卫星授时+恒温晶体；

控制显示：WiFi连接Android操控端；

尺寸：34×16×27cm；

重量：5.5kg。

3、感应式磁传感器

频带范围: 20000Hz～0.1Hz;

灵敏度: 100mV/nT(@1Hz—10000Hz)。

尺寸：长88cm，直径6.5cm；

重量：3.6kg。

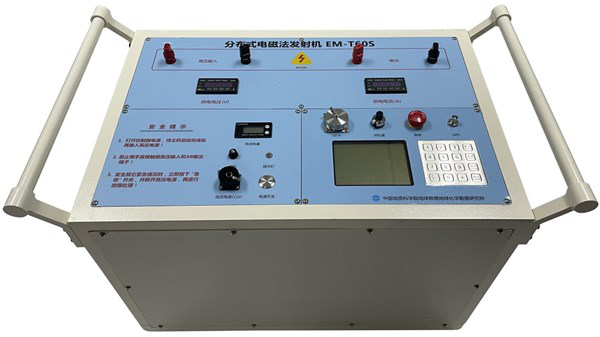

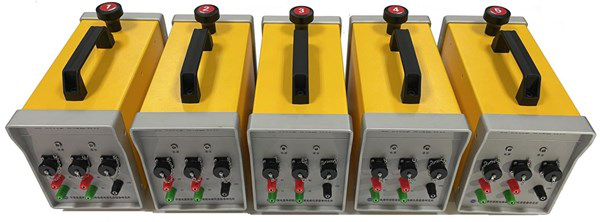

a.大功率电磁法发射机         b.多功能电磁法接收机

c.感应式磁传感器

三、主要业绩与应用推广情况

（1）利用系统音频大地电磁测深方法技术，在新疆小热泉子矿区发现了低阻异常，后经钻探验证，在深度203至241米间，见厚度近40米的铜矿体，平均品位1%。

（2）采用分布式音频大地电磁测深技术系统在内蒙古赤峰陈家杖子找矿应用中，准确获取深部异常，后经钻探查证，在深度310至350米间发现平均品位达4g/T的金矿，实现了该区的深部找矿突破。

（3）采用分布式频率域激电技术系统与分布式音频大地电磁测深技术系统结合，在西藏朱诺斑岩型铜矿区获取了深部异常，4个建议钻孔经验证，其中两个钻孔发现厚度超100米、品位达0.5%的斑岩型铜矿，另外2个钻孔见黄铁矿化。

（4）采用可控源电磁法（MSEM、CSAMT）、结合大功率激电，分别在云南保山西邑矿区、黑龙江多宝山矿区、青海沱沱河铅锌矿区等进行了应用，除发现与已知矿体吻合的异常外，还发现了新的异常，部分新异常经钻探验证，发现了深部矿体。

（5）采用可控源电磁法（MSEM），为京津冀深部地热资源勘查和下扬子地区页岩气调查提供了先进技术支撑，建议部署参数井位5处，均在推断层位找到了深部目标体，取得预期的成果；在长江下游某页岩气水平井的压裂中，采用可控源电磁法（MSEM）进行了压裂监测，有效支撑了清洁能源勘查和非常规能源调查等科技攻坚战。

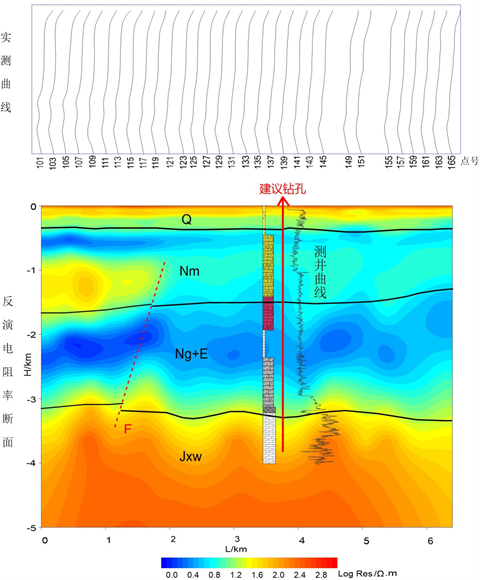

应用实例（观测曲线与反演验证结果）
