地下电磁波层析成像系统

一、服务领域

JW系列电磁波仪器主要用于支撑重要矿产资源勘查（如在铜铅锌多金属矿、铬铁矿）、地质灾害勘查（如岩溶塌陷、煤田采空区勘查）、城市地质调查中的地下岩溶勘查和国家重大工程建设（如城市轨道交通、地铁、桥梁隧道勘查项目）等工作。

二、功能特点

在国家863项目支持下，研制开发了JW-8地下电磁波层析成像系统，该系统集数据采集系统和数据处理系统为一体。数据采集系统包括钻孔发射机、接收机及地面采集监控器。数据处理系统包含了数据整理、数据预处理和图示、模型正演分析和层析成像解释四个模块。

系统发射机输出功率达到 100W，在小口径钻孔条件下实现大功率发射。通过优化仪器结构和技术升级改造，耐温、耐压指标分别达到 85℃、25MPa，仪器探测深度增加到 2000m，勘探深度和探测距离得到大幅提高。

三、主要技术指标

扫频范围： 0.1～35.0MHz；

扫频间隔： 0.1～9.9MHz；

发射机峰值功率： 15W；

接收机测量范围： -140～-20dB；

钻孔发射机和接收机尺寸:Φ=40mm、L≤1100mm；

钻孔仪密封性能：≤25MPa；

仪器工作温度： 0～85℃。

数据处理系统主要功能

数据整理：数据传输和文件整理；

预处理与图示：数据点交互式删除，数据平滑，误差统计；显示曲线图、模型分布图等；

模型正演：无限长水平圆柱体和二度直立板状体模型的正演计算；

层析成像：包含代数重建技术、联合代数重建技术、共轭梯度法等反演方法，集成了联合剖面反演技术。

四、应用推广情况

我国是开展地下电磁波勘探较早的国家之一，也是应用和研究电磁波层析技术较早的国家。我所研制的从电磁波初代仪器到现在的JW-8型仪器自上世纪七十年代起已累计推广百套以上。特别是近十年来，与中铁第三、第四、第六勘察设计院、安徽省 321 地质队等多家地方单位建立合作关系，开展了仪器及方法技术野外应用试验与技术服务，获取了大量试验数据，推动科研成果迅速转换为生产力。累计推广应用26套。

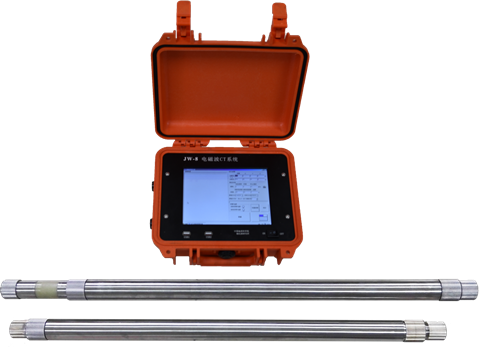

JW-8地下电磁波数据采集系统

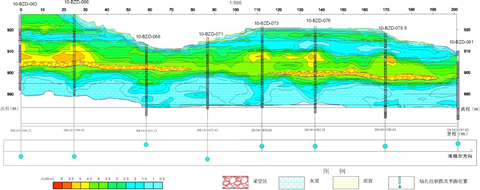

电磁波CT联合剖面解释成像图
