BHMAG型高精度三分量磁测系统

一、服务领域

依托“国家重点研发计划”项目自主研发的高精度三分量磁测系统，主要解决矿山深部和隐伏矿体的深度定位技术难题，提高我国深部矿体（4000米左右）勘查的深部定位以及推断解释的准确性，更好服务于国家经济社会快速发展和生态文明建设。研发系统可广泛应用于深部铁矿及其他磁性矿体勘查、工程勘查等应用领域。

二、功能特点

高精度井中三分量磁测系统主要由井下探管、地面设备和处理解释、井-地联合反演软件等组成。具有探测深度大、测量精度高、传输速度快、稳定可靠等特点。

三、主要技术指标

探测深度：≤4000m

耐压：≥80MPa

耐温：150℃（150℃高温环境工作四小时）

精度：水平及垂直分量优于60nT

采样间隔：5cm/10cm

角度测量误差：

井斜角(Inclnation):±0.1°

方位角(Azimuth): ±1°(Inclination 90°)

                 ±1.5°(Inclination 10°)

                 ±3.0°(Inclination 5°)

量程：±900000nT

磁通门精度: 0.1nT@30Hz

传输速率：9600bps/19200bps

物理尺寸：Φ60mm Dia×1600mm Long

四、应用推广情况

在大冶铁矿尖林山-象鼻山矿段，利用三维井地磁测联合解释技术，建立了二个台阶矿体，并发现标高-600m以下的零星铁矿体分布；在安徽省泥河铁矿勘查中，井中磁测数据的“下开口”特征为发现井底大型铁矿提供了有利支撑；在青海野马泉铁多金属矿勘查中，利用三维井地磁测联合反演结果准确圈定了透镜体状磁性体的范围。

大冶铁矿尖林山矿段三维井地磁测联合反演结果

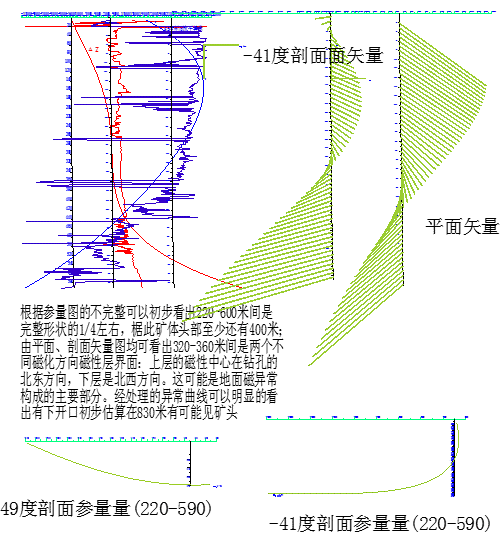

庐江霍家院ZK0501三分量磁测解释成果

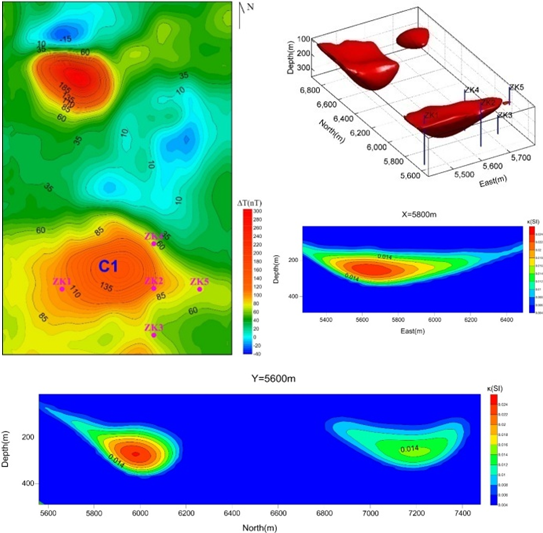

青海野马泉三维井地磁测联合反演结果

五、联系方式

联系人：张杰

电 话：0316-2267676 / 13831614312

邮 箱：cgszjie@mail.cgs.gov.cn
