频率域感应式磁场传感器

• 一、装备简介

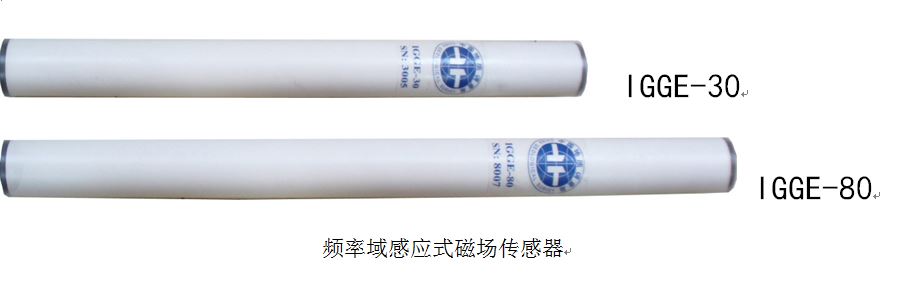

物化探所在中国地质调查局的支持下，在磁传感器研制方面，通过核心技术攻关，深入研究磁芯、线圈绕制技术以及磁反馈技术，成功研制出拥有自主知识产权的频率域感应式磁场传感器IGGE-30、IGGE-80，该系列产品可以完全替代国外同类先进的感应式磁场传感器，为我国深部探测提供有力的技术支撑。

• 二、主要技术参数

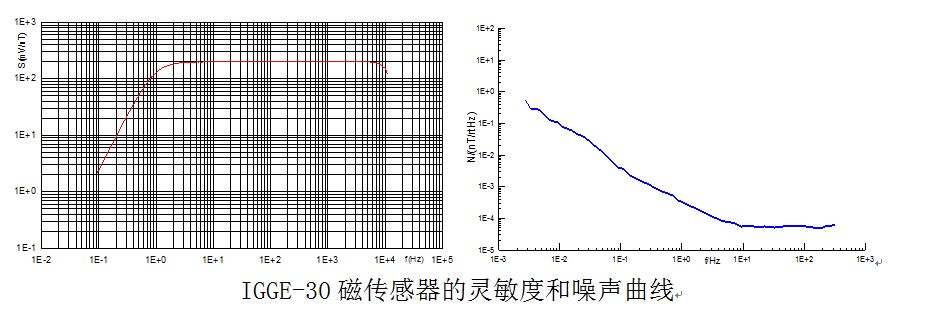

IGGE-30磁场传感器

频率范围：0.1Hz~10kHz

灵 敏 度：200mV/nT  （平坦部分可定制）

噪声水平：5fT/√Hz  @1kHz

长    度：800mm

直    径：60mm

重    量：3.2kg

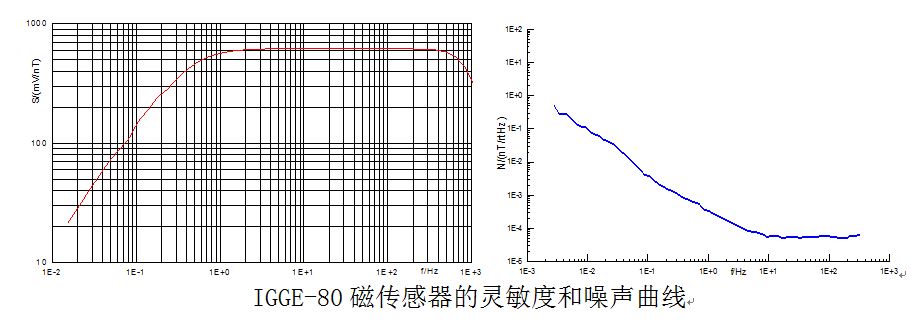

IGGE-80磁场传感器：

频率范围：0.0001Hz~1kHz

灵 敏 度：620mV/nT  （平坦部分可定制）

噪声水平：40fT/√Hz  @10Hz

长    度：900mm;

直    径：60mm;

重    量：5.5kg

三、应用领域

·矿产资源 ·油气资源 ·构造勘探中的AMT、CSAMT、MT等电磁勘探设备配套使用。

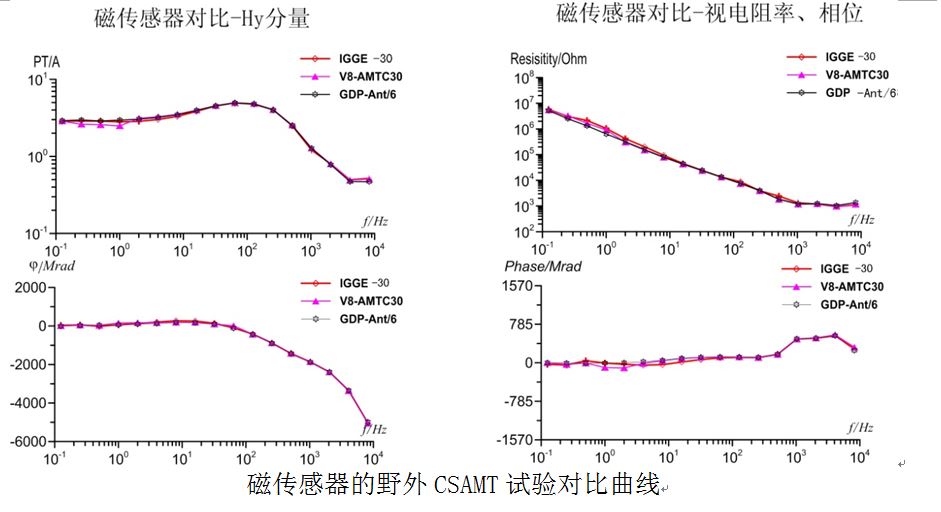

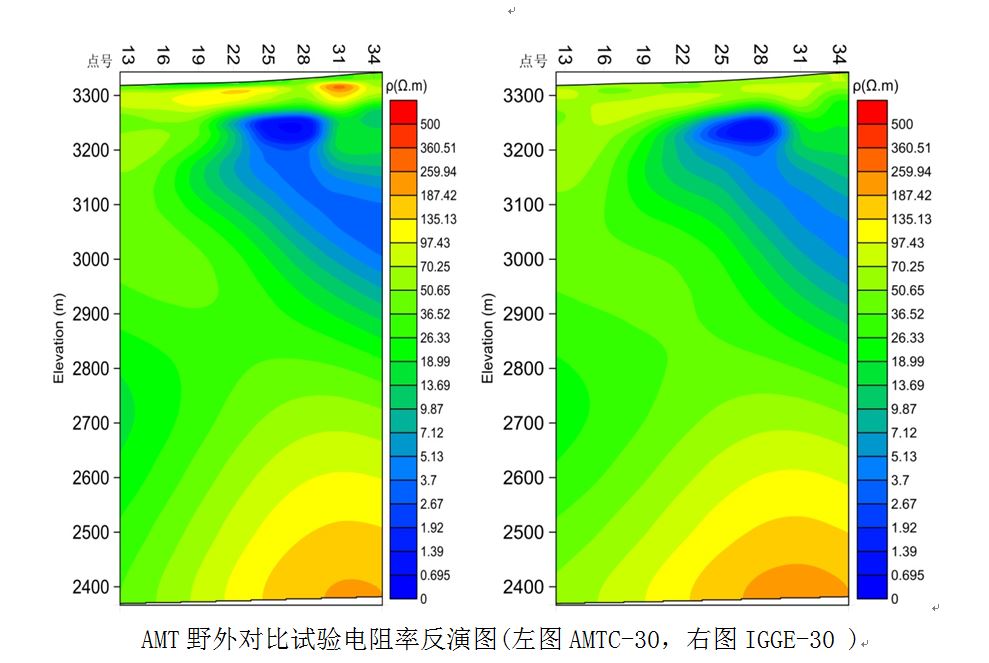

该磁场传感器在辽宁兴城、甘肃柳园、青海夏日哈木以及河北固安开展了大量的野外试验，分别与国外先进的感应式磁场传感器进行了比对，测量曲线吻合较好。在昼夜温差超过15℃的情况下连续记录五昼夜，磁传感器工作稳定，故障率为零。
