SERCEL 428XL地震数据采集系统SERCEL 428XL seismic acquisition system

• 一、装备简介

  SERCEL 428XL遥测地震数据采集系统2套（FDU采集链4400道），KZ-28 AS型可控震源2台，MiniVib T-15000型可控震源1台，OMEGA地震数据并行处理系统、GEODEPTH偏移成像处理系统、OMNI 3D地震施工设计系统等多套。可开展有线、无线或混合采集作业，数据传输率快，带道能力强，满足小道距、高密度、高精度、宽方位角等地震采集技术需求，适合复杂地表（如高山峡谷、沼泽湖泊、浅海过渡带、高原地区等）地震勘探作业。

  二、主要技术参数

  1.采集系统主要技术参数

  记录格式：SEG-D

  A/D转换：24位

  系统动态范围：140dB

  串音：＞130dB

  直流漂移：0（数字归零）

  畸变：－110dB

  阻带衰减：＞120dB

  采样率：4，2，1，0.5，0.25 ms

  频带范围：全通频带

  传输速率：16Mbps

  工作温度：-40～+70°C

  2. KZ-28AS震源主要技术参数

  峰值出力：276KN

  静载压重：284KN

  振动频率：6-250Hz

  重锤质量：4600kg

  平板质量：1450kg

  驱动形式：4x4驱动

  最高车速：26km/h

  三、应用领域

  ·油气 ·地热 ·金属矿等能源资源勘查 ·城市群地下空间及活动断裂精细探测 ·厚覆盖区及沿海滩涂区基础地质调查 ·深地探测 ·三维地质结构调查

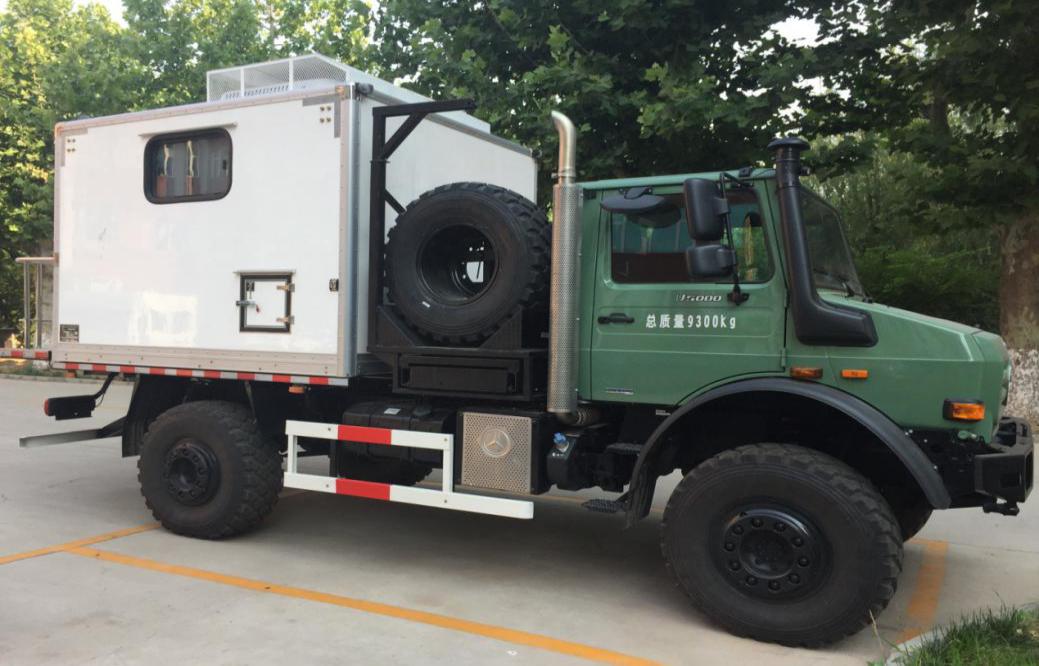

SERCEL 428XL地震数据采集仪器车

KZ-28 AS型可控震源

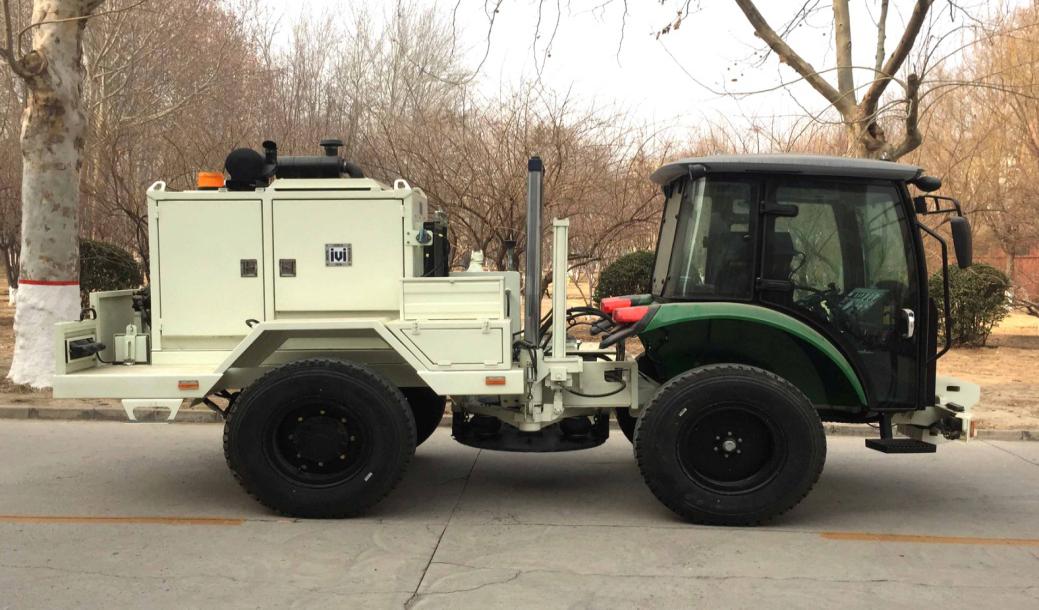

MiniVib T-15000型可控震源

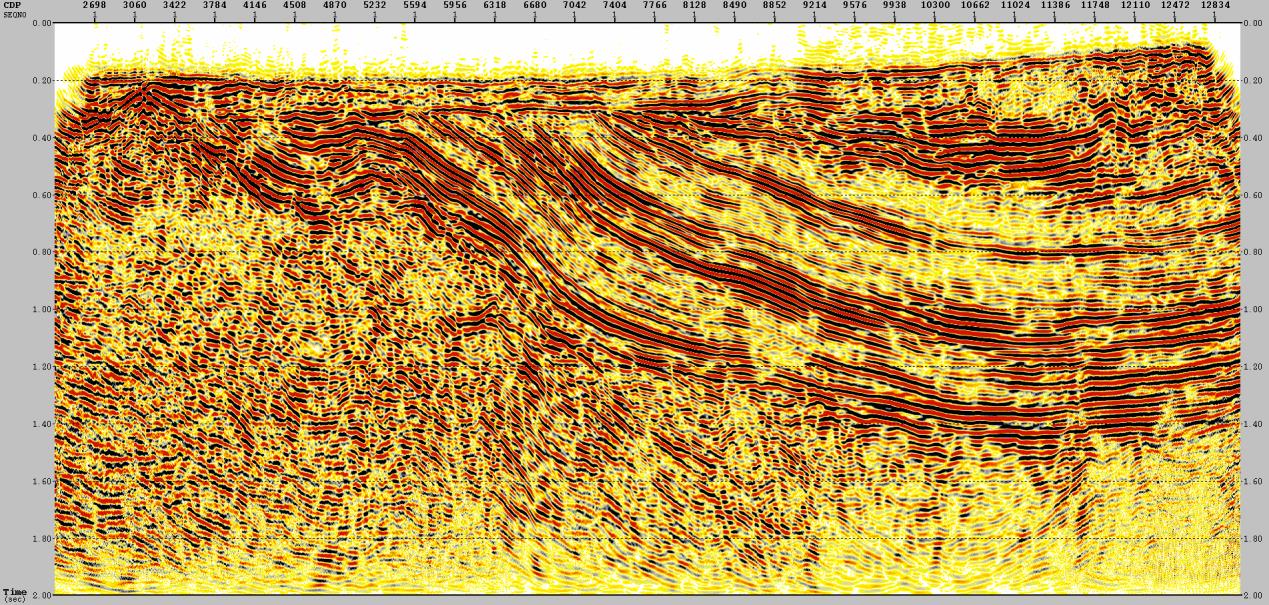

陆域冻土区高精度地震探测技术在羌塘盆地开展天然气水合物资源勘查

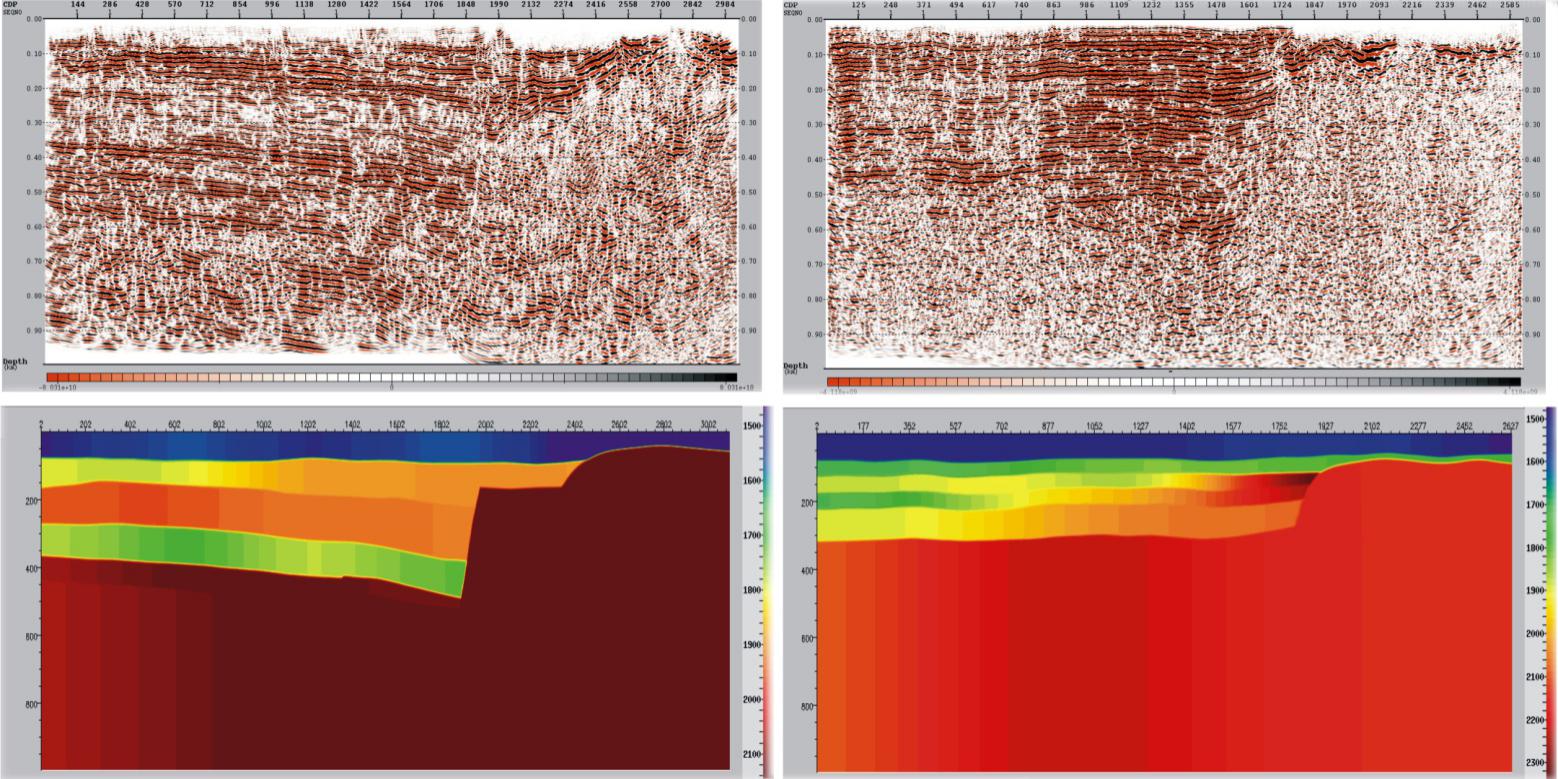

抗干扰高密度地震探测技术在城市群开展活动活断裂精细调查

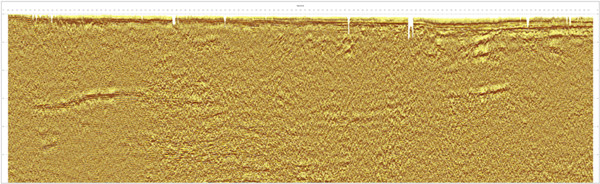

“两高一宽一长”地震探测技术在火山岩覆盖区开展油气基础地质调查
